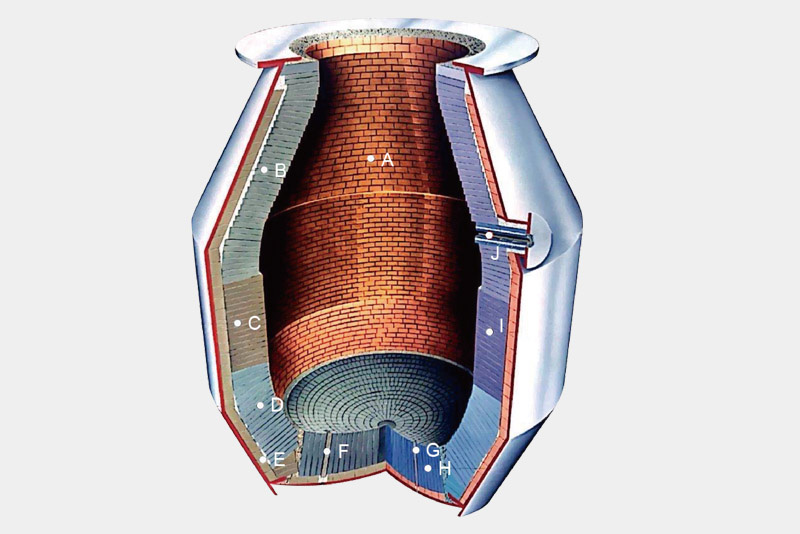

轉(zhuǎn)爐煉鋼是目前的主要煉鋼方法，全世界約有65%的鋼是轉(zhuǎn)爐鋼。我國目前也以轉(zhuǎn)爐鋼為主。就整個轉(zhuǎn)爐內(nèi)襯而言，高溫渣侵蝕是導致耐火材料內(nèi)襯損毀 的主要原因。而爐腹又是轉(zhuǎn)爐的薄弱環(huán)節(jié)，其中耐火材料損毀較 嚴重的部位有：裝料側(cè)、渣線和耳軸。轉(zhuǎn)爐耐火材料

      裝料側(cè)不但受到鋼水及渣的侵蝕和沖刷，而且還受到廢鋼及 鐵水的直接撞擊和沖蝕，渣蝕和撞擊的綜合作用，更加劇了該部 位耐火材料內(nèi)襯的損毀。一般使用抗渣性及高溫強度高的制品，如 高純鎂白云石磚、各種優(yōu)質(zhì)鎂磚等，而較少使用鎂碳磚。

      渣線部位主要以渣蝕為主，在出鋼側(cè)相對較輕，而排渣側(cè)損 毀較重。因此要求耐火材料應具有很好的抗渣性，目前多用優(yōu)質(zhì) MgO-C 磚和 MgO-CaO-C 磚。耳軸部位除其他的損毀原因外，還有較嚴重的機械應力的影 響，而且該部位掛渣較少，耐火材料無保護，含碳內(nèi)襯易受氧化。目前該部位使用高強度MgO-C磚較多。
